城市道路监控安装施工解决方案

一、工程概况


本篇城市道路监控安装工程解决方案由新安宝科技整理，本工程旨在提高道路安全管理水平，实现对道路交通状况的实时监控，为交通管理部门提供准确、及时的交通数据支持。工程内容包括监控系统的设计、设备采购、安装调试、系统集成及验收等环节。通过本工程的实施，将有效提升道路通行效率，减少交通事故发生率，满足城市信息化建设要求。

根据GB/T 28181-2022《公共安全视频监控联网系统信息传输、交换、控制技术要求》等国家标准，本工程将采用高清网络摄像机、光纤传输等先进技术，确保监控系统稳定可靠运行。

二、材料设备清单

2.1 主要设备

2.2 辅助材料

• ‌传输线缆‌：超五类网线、光纤、电源线等

• ‌连接器件‌：水晶头、光纤熔接盒、BNC接头等

• ‌电源设备‌：12V/2A电源适配器、UPS不间断电源

• ‌防雷设备‌：电源防雷器、信号防雷器、接地装置

• ‌安装辅材‌：膨胀螺丝、管卡、PVC管、防水胶布等

三、施工流程

3.1 施工准备阶段

• ‌现场勘查‌：绘制区域图纸，标注点位地点，拍照取证，制作详细点位信息表
• ‌设计方案审核‌：确定监控设备布局、传输线路路径、电源接入方案
• ‌材料设备进场‌：核对设备型号数量，进行封存保管
• ‌施工手续办理‌：办理道路开挖、园林施工等相关手续

3.2 设备安装阶段

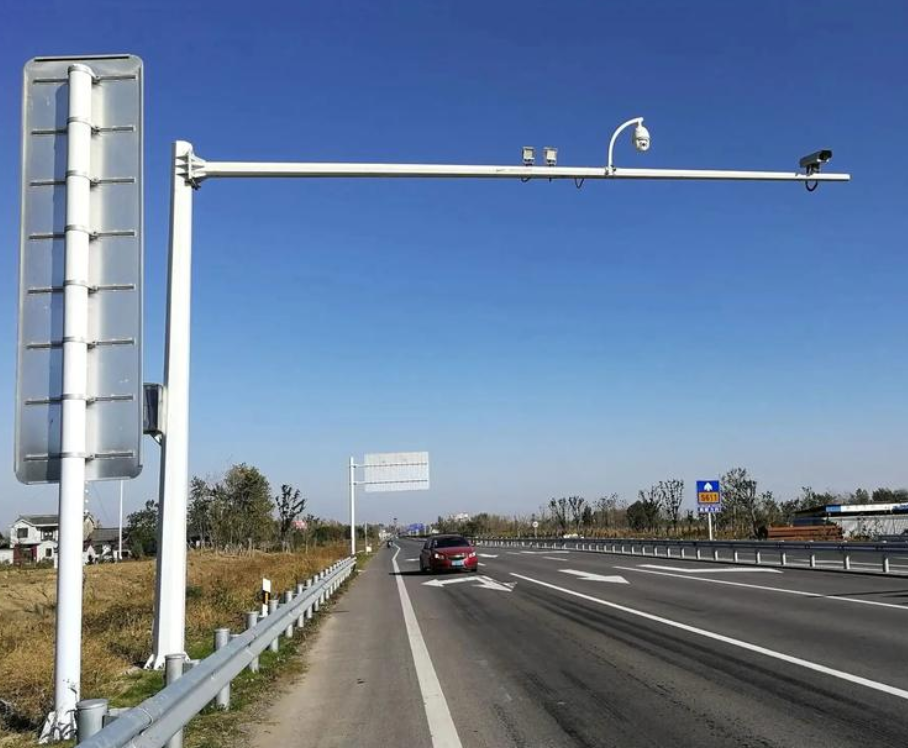

立杆基础施工‌：

• 现场浇铸砼基础，地锚螺栓埋入深度大于600mm
• 基础施工与防雷地网施工同时进行
• 立杆采用热镀锌处理，表面喷塑，十年内不锈蚀

‌

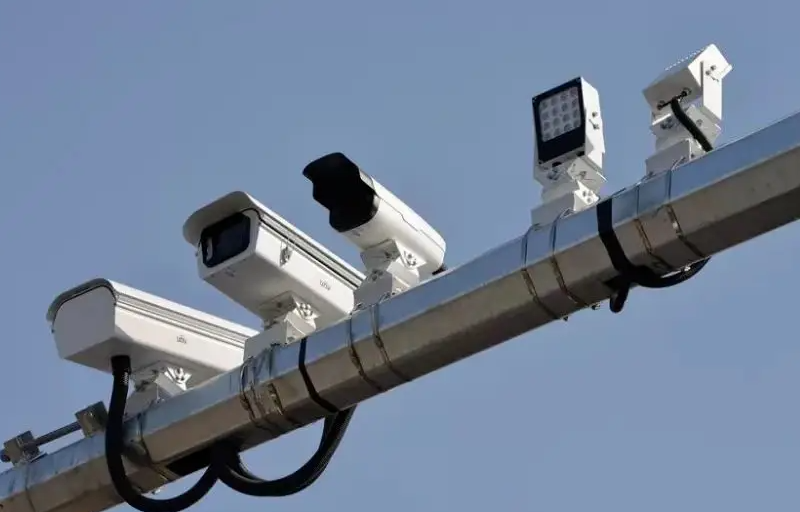

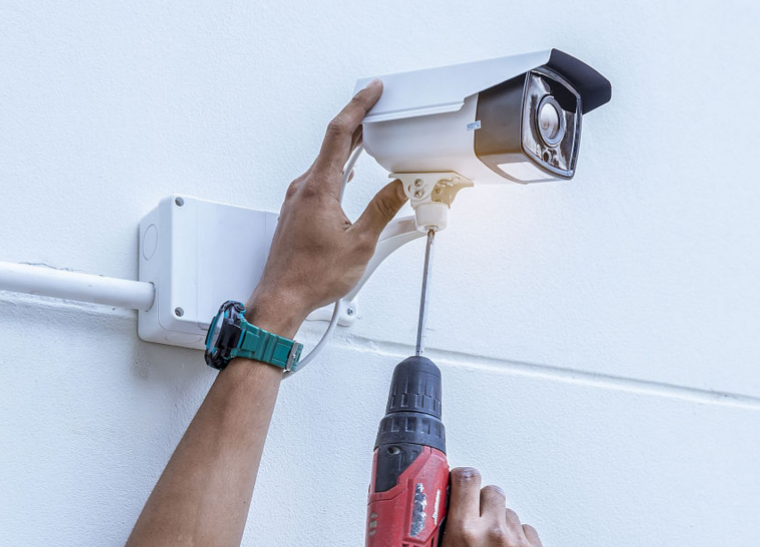

摄像机安装‌：

• 安装高度4-8米，避开遮挡物
• 横杆保持一定上扬角度，防止雨水倒灌
• 出线口朝下，做好防水处理

‌

线缆敷设‌：

• 强弱电分离，信号线全程穿管
• 室外布线采用埋地方式，穿密封钢管
• 视频电缆到摄像机预留长度不小于30cm

3.3 系统调试阶段

• ‌单机调试‌：检查摄像机、云台等设备运行状态
• ‌系统联调‌：测试视频传输、控制信号、报警联动等功能
• ‌图像优化‌：调整焦距、光圈、白平衡等参数，确保画面清晰
• ‌压力测试‌：模拟高负载运行，检验系统稳定性

3.4 工程验收阶段

• ‌初步验收‌：施工完成后进行系统功能测试
• ‌试运行‌：为期1个月，记录运行情况
• ‌最终验收‌：邀请相关部门按照GB/T 28181标准验收

四、安全规范

4.1 施工安全

• 施工人员必须佩戴安全帽、安全带等防护用品
• 高空作业时设置安全警示标志，下方禁止站人
• 电气设备操作必须由持证电工进行
• 定期对施工人员进行安全教育培训

4.2 设备安全

‌防雷措施‌：

• 立杆顶部安装避雷针，接地电阻≤4Ω
• 电源线、信号线安装电涌保护器(SPD)
• 建立联合接地系统，确保设备与大地可靠连接

‌防水措施‌：

• 室外接线端做好防水密封处理
• 设备箱体采用防水设计，安装高度避开积水区
• 定期检查防水胶条老化情况

4.3 布线规范

1. 信号传输线与高压设备保持至少450mm距离
2. 强弱电不能同管捆绑走线
3. 室外布线尽量沿屋檐下走线
4. 空旷地带必须采用密封钢管埋地方式布线

五、验收标准

1. ‌图像质量‌：主观评价水平清晰度不低于800线，帧率25帧/秒
2. ‌设备安装‌：位置合理，固定牢固，接线规范，防护到位
3. ‌系统功能‌：实时监控、录像回放、报警联动等功能正常
4. ‌防雷接地‌：接地电阻测试符合要求，SPD安装正确
5. ‌文档资料‌：提供完整的竣工图纸、设备清单、测试报告等

六、常见问题解决方案

6.1 图像问题

6.2 通信问题

6.3 电源问题

1. ‌设备不工作‌：检查电源线路是否断路，测量输出电压
2. ‌频繁重启‌：可能是电源功率不足，更换大功率电源
3. ‌雷击损坏‌：加装电源防雷器，做好接地保护

七、施工注意事项

1. ‌设备选型‌：选择符合GB/T 28181标准的设备，确保互联互通
2. ‌点位选择‌：避开树木遮挡，确保监控视野开阔
3. ‌季节因素‌：避免在雨季施工，防止设备进水
4. ‌施工记录‌：详细记录施工过程，留存影像资料
5. ‌环境保护‌：施工后及时清理现场，恢复原状

八、维护管理

1. ‌定期检查‌：每月对设备运行状态进行检查
2. ‌清洁保养‌：每季度清洁摄像机镜头、防护罩
3. ‌数据备份‌：定期备份重要监控数据
4. ‌故障响应‌：建立24小时应急响应机制

本施工方案严格按照国家相关标准和行业规范制定，确保道路监控系统建设质量。施工过程中将根据实际情况进行适当调整，最终实现安全、可靠、高效的监控系统建设目标。
