报警主机工作原理、接线图解、常见故障排查和施工与维护要点

报警主机（Alarm Control Panel，又称报警控制器、报警控制主机）是入侵报警系统的核心处理设备，上连管理平台与接警中心，下接各类探测器与输出设备，承担着信号采集、逻辑判断、报警输出、信息上传、系统管理五大核心职能。没有报警主机，前端探测器只是一个个孤立的传感器，无法形成体系化的防护能力。下面新安宝报警主机厂家将为大家介绍报警主机工作原理、接线图解、常见故障排查和施工与维护要点



一、报警主机的核心作用



简单说，报警主机干这几件事：



信号采集‌：接收前端所有探测器（红外、门磁、烟感、紧急按钮等）的触发信号
逻辑判断‌：根据预设的防区类型、布撤防状态、时间策略，判断是不是真报警、属于什么级别的报警
本地告警‌：驱动声光警号、警灯、语音提示等现场输出设备，威慑入侵者
信息上传‌：通过电话、网络、4G等方式把报警信息推给用户手机、安保中心、110接警平台
联动控制‌：输出开关量信号，联动监控录像、灯光开启、门禁锁闭等关联动作
系统管理‌：用户权限、布撤防、事件记录、故障自检、参数配置

二、报警主机的分类

2.1 按防区数量分（最核心的分类维度）



类型	防区数	典型代表	适用场景
‌小型主机‌	4-8防区	家用/小型商铺主机	家庭、便利店、小办公室
‌中型主机‌	16-32防区	商用总线主机	中型商铺、别墅、小型工厂
‌大型主机‌	64-128防区	大型总线制主机	小区、工厂、学校、医院
‌超大型主机‌	256-1000+防区	网络型大型报警平台	大型园区、城市级接警中心



防区是什么？防区是报警系统能‌区分报警位置的最小单位‌——一个防区对应一个或一组探测器，哪个防区报警了，就知道哪个位置出了事。



2.2 按传输架构分



1. 分线制（多线制）报警主机‌



每个防区单独拉一对信号线到主机，一个防区两根线
优点：稳定、可靠、抗干扰强
缺点：线太多，防区多了布线量爆炸
适用：小型系统、防区少且集中的场景



2. 总线制报警主机‌



所有探测器挂在两根总线上（RS485总线），通过地址编码区分不同防区
优点：布线省、扩展方便，一根总线挂几十个防区
缺点：总线故障会影响一片防区
适用：中大型系统、点位分散的场景（小区周界、厂房）



3. 无线报警主机‌



探测器通过433MHz/315MHz/Zigbee/WiFi等无线信号和主机通讯
优点：免布线、安装快、适合装修后加装
缺点：同频干扰、电池需要更换、防破解能力略弱
适用：家用、老房改造、临时布防



4. IP网络报警主机‌



通过TCP/IP网络传输，接交换机、走网线/光纤
优点：传输距离远、带宽大、可远程管理、易对接平台
缺点：依赖网络，断网就失联（一般带4G备份）
适用：大型项目、联网平台对接、分布式架构



现在主流中高端主机基本都是‌"总线+网络"双模‌，既支持本地总线接探测器，又支持IP联网上传。



2.3 按应用场景分

家用报警主机（小巧、APP操作、联动智能家居）
商用报警主机（稳定、多防区、支持联网报警）
工业/周界报警主机（总线制、长距离、抗干扰、防雷）
消防报警主机（专门接烟感温感，有消防认证，属于消防系统，和入侵报警不是一类）
接警中心主机（大型平台级，接入上千户报警，用于保安公司/报警运营）

三、核心参数与功能



选报警主机，重点看这几项：

3.1 防区类型（最容易被忽略但极其重要）

不是所有防区都一个样，按触发逻辑分至少这几种：



防区类型	触发逻辑	用在哪
‌即时防区（瞬时防区）‌	布防状态下，触发就立即报警，没有延时	窗户、阳台、周界——进来就得马上报
‌延时防区（出入防区）‌	布防状态下触发后，给你几十秒时间撤防，超时才报警	正门、主要入口——自己人进来有时间输密码
‌24小时防区‌	不管布防还是撤防，触发就报警	紧急按钮、烟雾报警器、防拆开关——任何时候都得报
‌周边防区‌	布防时生效，只在外围一圈，室内的不报	在家模式——门窗防好，里面走动不报警
‌内部跟随防区‌	延时防区触发后，这个防区跟着进入延时状态	从正门进来走到键盘的路线上的红外
‌火警防区‌	24小时生效，报警类型是火警	烟感、温感、燃气探测
‌防拆防区‌	24小时生效，设备被拆就报	主机、探测器的防拆开关





同一只探测器，接在不同类型的防区上，行为完全不一样。工程上90%的"误报"或者"该报不报"，本质都是防区类型设错了。



3.2 布防模式



一台合格的报警主机，至少支持这几种布防模式：

外出布防‌：所有防区全部布防，家里没人的时候用
留守/在家布防‌：只有周界防区（门、窗、阳台）布防，室内红外撤防，人在家活动不报警
睡眠布防‌：一楼周界+阳台布防，卧室区域撤防，晚上睡觉用
旁路布防‌：临时绕过某几个防区（比如窗户开着通风，先把这个窗的防区旁路掉）
强制布防‌：有防区还没关好（比如门没关严），强行布防，那个防区故障但其他正常布防

3.3 通讯方式（报警怎么传出去）



通讯方式	原理	优点	缺点
‌PSTN电话线‌	走固定电话线，拨号报警	稳定、普及度高、老系统多用	现在很多地方没电话线了
‌GSM/4G‌	插SIM卡，用手机流量/短信/语音报警	不受宽带影响、断网也能报	有流量费、信号弱的地方不行
‌IP网络/TCP/IP‌	走网线/WiFi，联网报警	速度快、功能多、可远程管理	断网就失联
‌RS485总线‌	现场总线，接专门的接警管理中心	稳定、成本低、适合园区内	传输距离有限（1200米内）
‌LoRa/NB-IoT‌	低功耗广域网	距离远、功耗低、适合大规模分布式	延迟稍高、依赖基站覆盖



专业级主机至少‌双网备份‌，比如"IP + 4G"，网线断了自动切4G，确保报警一定能传出去。



3.4 其他核心功能

用户权限分级‌：管理员、操作员、普通用户，不同人不同权限
事件记录‌：谁什么时候布防、什么时候撤防、什么时候报警，全部存日志，可查可追溯
防拆保护‌：主机被拆开、线路被剪断，都能检测到并报警
胁迫报警‌：被人胁迫撤防时，输入一个特定的"胁迫密码"，表面上撤防了，暗地里偷偷发报警信号，现场不响警号
定时布撤防‌：按时间表自动布防撤防，比如晚上10点自动布防，早上8点自动撤防
继电器输出‌：提供开关量输出，用来联动灯光、警号、监控、门禁等设备

四、接线规范（工程级）



报警主机的接线看着简单，接错了不是误报就是不报警，一定要按规范来。



4.1 基本接线端子（通用）



主机端常见端子：‌



端子	名称	接什么
AC/AC 或 +12V/GND	电源输入端	接16.5V变压器或12V直流电源
AUX / AUX+ / PWR+	辅助电源输出	给前端探测器供电（DC12V）
Z1、Z2、Z3... / Zone1...	防区输入	接探测器的报警信号
COM / GND	公共地	公共参考地
BELL / SIREN / ALARM OUT	警号输出	接声光警号
TAMP / TAMPER	防拆输入	接主机外壳防拆、探测器防拆
D+ D- / 485+ 485-	RS485总线	总线制扩展模块、键盘
TCP/IP / NET	网口	接局域网/互联网
KEYPAD / KB	键盘接口	接操作键盘

4.2 分线制防区接线（最基础的接法）

标准接法：常闭 + 末端电阻（EOL）‌



text
主机Z+ ───────信号线───────┬── 探测器常闭(NC) ──┐
                           │                      │
                           └── 末端电阻(2.2K) ────┘
主机GND ───────地线──────────────────────────────┘

为什么一定要接末端电阻？‌



末端电阻（EOL，End of Line）串在防区回路的最远端（探测器那端），主机实时监测回路的电阻值
正常状态：回路电阻 = 末端电阻值（比如2.2KΩ）
报警状态：探测器动作，常闭断开 → 回路电阻无穷大 → 主机判定报警
线路被剪断：回路断开 → 电阻无穷大 → 主机也判定报警（防剪线）
线路被短路：电阻接近0 → 主机判定故障/被短路攻击

没有末端电阻的系统，小偷把线一剪，主机就"瞎了"，还以为一切正常。这就是为什么工程上必须做EOL末端电阻监控。

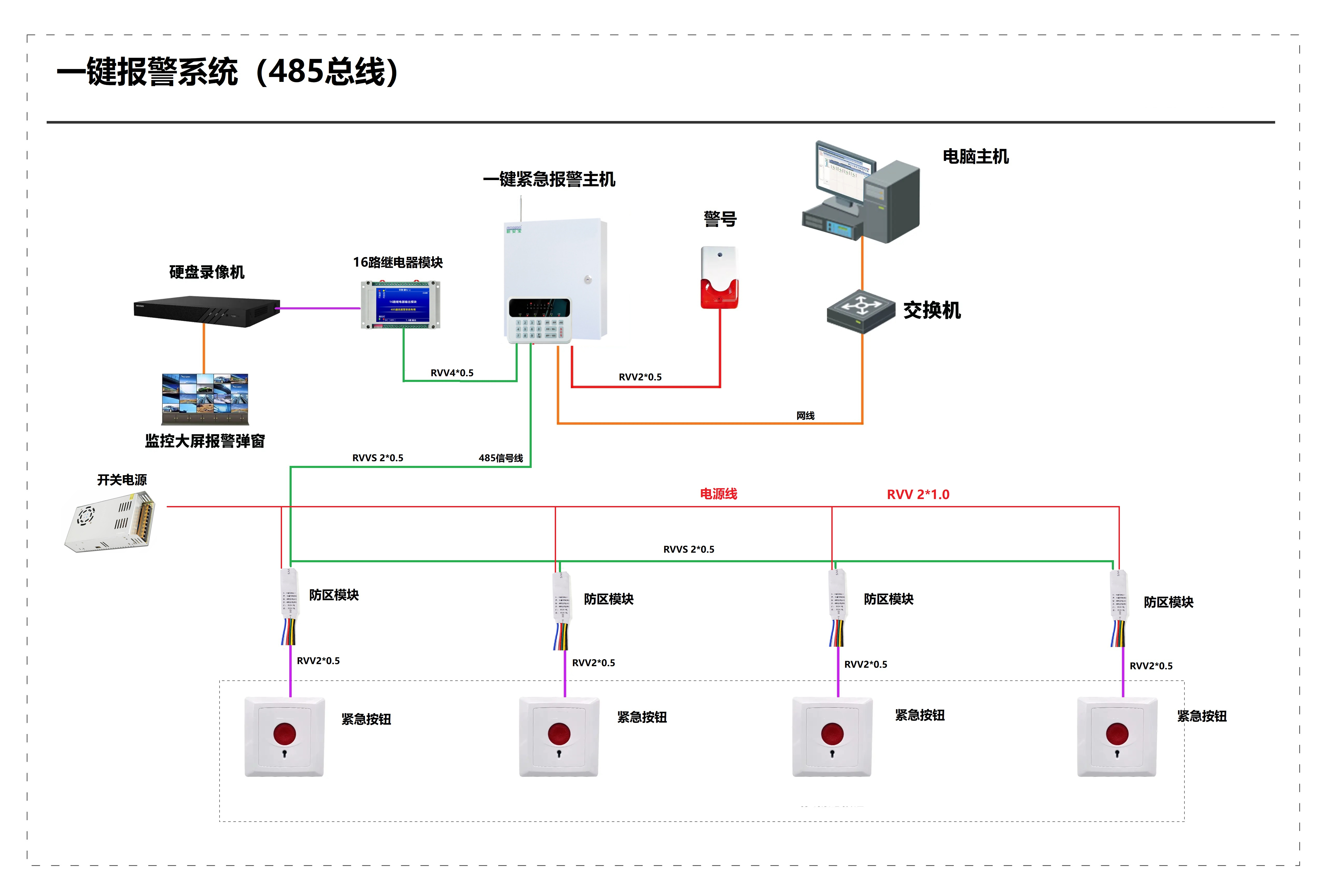

4.3 总线制防区接线

text

主机485+ ──┬───────────┬───────────┬── 总线延伸器 ── ...
           │           │           │
         模块1       模块2       模块3
        (8防区)    (8防区)    (8防区)
           │           │           │
          探测器     探测器       探测器
主机485- ──┴───────────┴───────────┴── ...



所有扩展模块‌手拉手‌挂在两根485总线上，每个模块有唯一的地址编码
主机通过地址码区分是哪个模块、哪个防区报警
总线最长1200米左右，超过了加总线延伸器/中继器
总线两端要接终端匹配电阻（120Ω），防止信号反射

4.4 警号接线



主机的警号输出端一般已经带电源了（BELL端子输出的就是带电源的报警信号），直接接警号两根线就行，不用再额外串电源。

text
主机BELL+ ───── 警号正极
主机GND  ───── 警号负极

警号数量多、距离远的话，单独供电，用主机的继电器输出控制警号电源的通断。





4.5 键盘接线



一般是4芯线：两根电源、两根485通讯。多个键盘手拉手串起来，总长度不超过1200米。



4.6 布线规范

强弱电分开‌：报警信号线和220V强电线间距≥50cm，交叉处垂直交叉，不能并行长距离

线材选型‌：

分线制防区线：RVV2×0.5~1.0mm²
485总线：RVSP2×1.0mm²（屏蔽双绞线）
电源线：RVV2×1.0~1.5mm²
距离越远，线越粗（防压降）
接地要求‌：主机机箱接地，接地电阻≤4Ω，室外设备还要加信号防雷器和电源防雷器
线路标识‌：每根线两端贴标签，写清楚防区号、位置、用途

五、选型方法（按场景对号入座）



选报警主机，不用买最贵的，合适就行。按这几步来：



第一步：数清楚有多少个防区

先列清单，把每个探测器都数一遍：

门磁几个？窗磁几个？
红外几个？双鉴几个？
紧急按钮几个？
烟感、燃气几个？
红外对射/光栅几对？
防拆算不算？（一般都要算进去）

总防区数 × 1.3（30%余量）= 你需要的主机防区数



第二步：确定系统架构

点位集中、数量少（<8个）：分线制小主机
点位分散、数量多（>16个）：总线制主机
需要远程管理/平台对接：IP网络型主机
不想布线/装修后加装：无线主机（重要场所建议有线+无线混合）

第三步：确定通讯方式

有宽带网络：IP + 4G双备份
没有宽带：4G/GSM单卡或双卡
有固定电话：PSTN（逐步淘汰中，不推荐新系统用）

第四步：看联动需求

只要本地报警+手机通知：基础款就行
要联动监控、灯光、门禁：选带继电器输出、SDK开发接口的
要接平台、接公安/保安公司：选支持国标Contact ID、支持28181的

第五步：品牌与认证

必须有‌3C认证‌（强制性产品认证），没有的不要买
工程级选海康威视、大华、博世、霍尼韦尔、枫叶、DSC这些成熟品牌
家用小系统选小米、360、华为这些消费级品牌也可以，但不适合商用

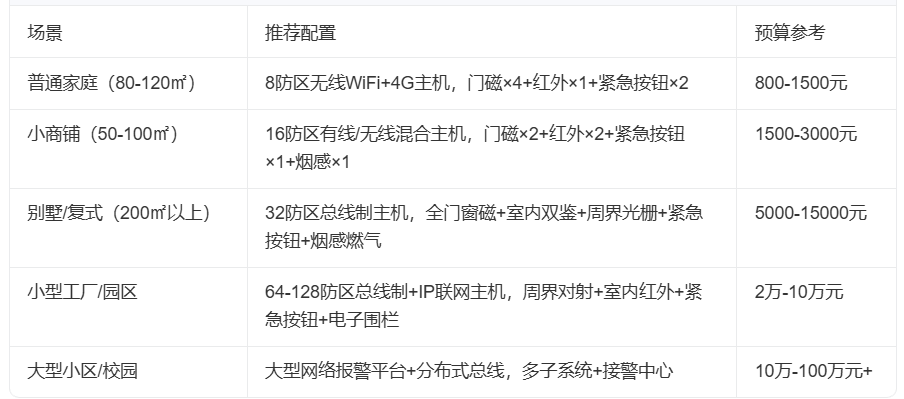

不同场景选型速查‌：

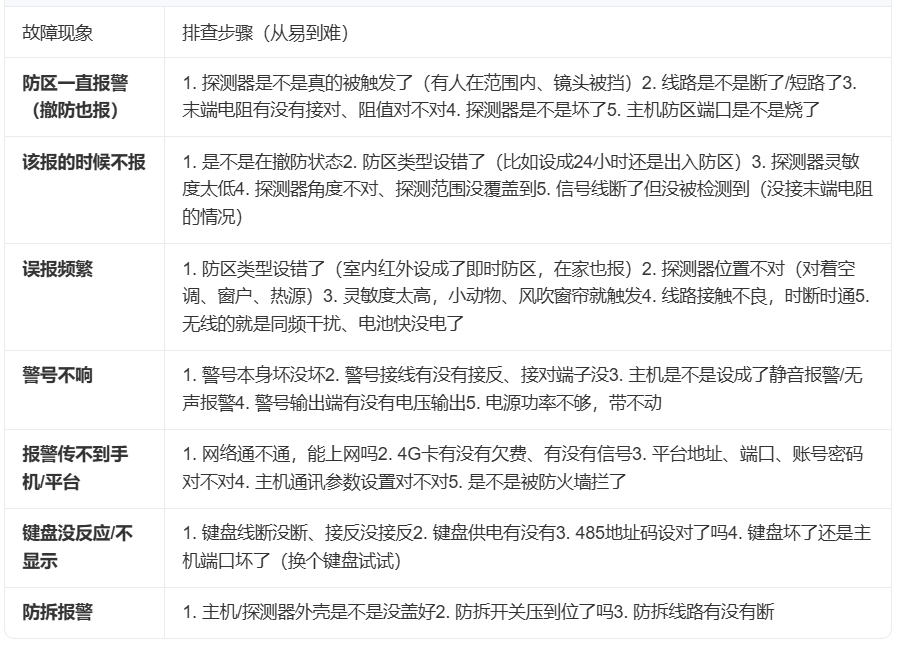

六、常见故障排查



报警系统出问题，按这个顺序查，90%的毛病都能找到：

七、施工与维护要点

主机安装位置‌：选在隐蔽、干燥、通风、便于维护的地方，比如弱电井、机柜里、储物间。不要装在大门口显眼位置，不然小偷进门先把主机砸了。

备用电池必须装‌：停电了也得能报警，一般主机配12V 7Ah蓄电池，断电后撑8-24小时。关键场所配更大容量的。

定期测试是铁律‌：每月至少测试一次系统，每个防区都要试一遍，别等出事了才发现是坏的。

电池定期换‌：无线探测器的电池、主机的备用电池，到寿命就得换，别省那点钱。一般无线探测器电池1-2年一换，主机备用电池3-5年一换。

密码管理要严‌：不要用1234、6666、8888这种弱密码，胁迫码和正常密码要分开，知道的人越少越好。



报警主机这东西，平时安安静静的可能好几年都不响一次，但真有事的时候，它就是最后一道防线。钱别省在主机上，稳定、可靠、不漏报，比什么都重要。
