安防监控工程：70%的系统效能损耗，都发生在勘设与施工环节

安防监控工程是安全技术防范体系的核心载体，经过四十余年技术迭代，已从早期模拟闭路电视监控（CCTV）系统，演进为融合**视频感知、智能解析、数据融合、联动处置于一体的综合性技防系统。从GB 50348标准体系确立的"人防+技防+物防"三防"框架下，安防监控早已超越了单纯的功能边界，向下兼容入侵报警、出入口控制、电子巡查、停车管理等子系统，向上支撑应急指挥、智能研判、数据治理等业务场景。



然而行业长期存在一个被低估的事实：‌同一档次的前端设备与平台软件，在不同工程质量下，最终交付的系统可用度相差可达40%-60%‌。据多个省级安防工程质量抽测数据，交付运行满三年的系统中，约70%的性能衰减并非源于设备本身故障，而是来自勘察设计阶段的架构缺陷、施工阶段的工艺不规范、调试阶段的参数失配。线缆选型不当、传输带宽冗余不足、存储码率配置失衡、接地防雷措施缺失等隐性工程问题，最终都在运行期逐步暴露为图像卡顿、录像丢失、离线频发、智能分析准确率下降等显性故障。



一套专业级安防监控工程的核心，不在于堆砌高端设备，而在于建立从‌前端感知层、传输网络层、数据存储层、平台应用层‌全链路的系统性质量管控——每个环节的参数裕度设计、工艺标准和冗余配置，共同决定了系统的生命周期和实际效能。

一、系统总体设计

1.1 设计依据



本方案严格遵循以下国家及行业标准设计：

GB 50348-2018《安全防范工程技术标准》
GB 50198-2011《民用闭路监视电视系统工程技术规范》
GB/T 28181-2022《公共安全视频监控联网系统信息传输、交换、控制技术要求》
GB/T 28184-2011《消防设备电源监控系统》
GA/T 75-94《安全防范工程程序与要求》
GA/T 367-2001《视频安防监控系统技术要求》
GA/T 368-2001《入侵报警系统技术要求》
JGJ 16-2008《民用建筑电气设计规范》
GB 50343-2012《建筑物电子信息系统防雷技术规范》
GB 50057-2010《建筑物防雷设计规范》

1.2 设计原则

可靠性优先‌：核心设备采用工业级/电信级架构，关键节点冗余设计，MTBF≥50000小时
先进性与实用性结合‌：采用成熟主流技术，不盲目追新，兼顾3-5年技术生命周期
可扩展性‌：模块化架构、标准化接口，点位扩容不换核心设备
安全性‌：设备认证、传输加密、分级权限，防止非法接入与数据泄露
易维护性‌：统一管理平台、远程诊断升级、故障告警可视化
合规性‌：满足GB/T 28181国标联网要求，支持向上级平台对接

1.3 系统总体架构



采用‌"五层两平台"‌架构：

text
┌─────────────────────────────────────────┐
│  应用层：指挥调度、智能研判、运维管理     │  综合安防管理平台
├─────────────────────────────────────────┤
│  平台层：视频管理、报警管理、门禁管理     │  智能安防集成平台
├─────────────────────────────────────────┤
│  数据层：视频存储、结构化数据、报警日志   │  存储资源池
├─────────────────────────────────────────┤
│  网络层：接入交换机、汇聚交换机、核心交换机│  安防专网
├─────────────────────────────────────────┤
│  感知层：摄像机、探测器、门禁、报警设备   │  前端采集设备
└─────────────────────────────────────────┘

各层解耦，通过标准协议（GB/T 28181、ONVIF、SDK、API）互联互通，支持异构设备接入。



二、前端子系统设计

2.1 摄像机选型体系



设备类型	核心参数	适用场景	安装方式
400万星光级半球	1/1.8" CMOS、2688×1520@25fps、0.001Lux彩色、2.8-12mm电动变焦、IP67、IK10	室内大厅、走廊、电梯厅、办公室	吸顶/壁装
400万黑光级枪机	1/1.8" CMOS、全彩夜视、0.0005Lux、120dB WDR、智能ISP	室外道路、园区、周界	壁装/立杆
400万红外球机	25/33倍光学变焦、红外150m、360°连续旋转、240个预置位、自动巡航、自动跟踪	广场、周界、停车场、制高点	立杆/壁装
200万人脸抓拍机	1/1.8" CMOS、人脸检测率≥99%、支持10万人脸库、活体检测、人脸属性提取	出入口、通道、门禁	立装/壁装
300万车牌识别一体机	300万像素、车牌识别率≥99.5%、支持200+车牌类型、LED频闪补光、内置算法	车行出入口、卡口	道闸杆旁
640×512热成像双光谱云台	热成像+可见光双镜头、火点检测3km、测温精度±2℃、智能行为分析	森林防火、周界、危化品区	立杆/塔顶

2.2 点位布设原则

按"‌点线面结合、多层防护‌"思路，构建四道防线：

第一道（周界防线）‌：围墙/边界红外对射/电子围栏+枪机+球机，防翻越
第二道（建筑防线）‌：建筑物出入口、门窗、通道，防非法进入
第三道（公共区域防线）‌：大厅、走廊、电梯、楼梯间，轨迹追踪
第四道（要害部位防线）‌：机房、财务室、档案室、危化品库，重点监控+报警



布设密度参考‌：



室内公共区域：每500-800㎡1台，走廊每30-50米1台
室外开阔区域：每1000-2000㎡1台，周界每50-100米1台
出入口：每个出入口至少2台（内外各一，含人脸抓拍）
电梯：每轿厢1台广角半球
停车场：每15-20个车位1台，出入口车牌识别+全景

2.3 立杆与基础设计

立杆类型‌：八角锥形热镀锌钢管杆，壁厚≥4mm，镀锌层厚度≥85μm
立杆高度‌：室内/吊顶2.5-3m，室外球机3.5-6m，路口卡口6-8m
悬臂长度‌：根据车道宽度选3-12m，悬臂向下倾斜5°防止积水

基础设计‌：

混凝土强度等级≥C30，基础埋深为杆高的1/6~1/8，且≥1.5m
配筋：主筋Φ20-Φ25螺纹钢，箍筋Φ8@200
地脚螺栓：M24-M36，8根/12根，45号钢热镀锌
基础顶部高出地面100-200mm，设散水坡
接地‌：每根立杆设独立接地装置，接地电阻≤4Ω，接地极采用∠50×5镀锌角钢，长度2.5m，不少于2根
防雷‌：室外设备电源、网络、控制信号全部加装对应防雷器，防雷器接地引线截面积≥16mm²

三、传输网络设计

3.1 网络架构



采用‌三层架构+安防专网‌设计，与办公网物理隔离：



text
前端摄像机 → 接入层交换机 → 汇聚层交换机 → 核心交换机 → 平台/存储
              （POE）        （万兆上行）     （万兆双机）

接入层‌：POE交换机，百兆/千兆到前端，千兆上行，每台接入不超过24路
汇聚层‌：按区域/楼栋汇聚，万兆光口上联核心，负责本区域VLAN聚合
核心层‌：万兆核心交换机，双机冗余，负责全网路由、ACL、QoS
出口‌：防火墙+网闸，与其他网络逻辑隔离，满足等保要求

3.2 带宽规划

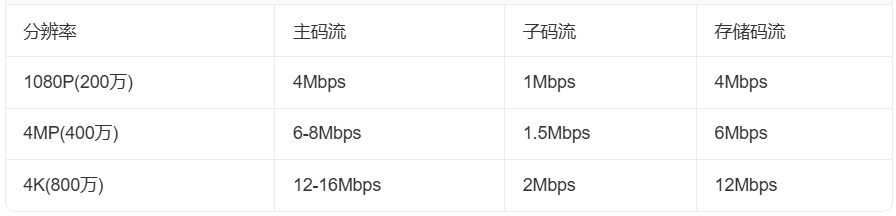

单路码流估算‌：





总带宽计算‌：



接入层带宽 = 接入路数 × 主码流 × 1.2（冗余系数）
汇聚层带宽 = 汇聚路数 × 主码流 × 并发系数（0.3-0.5）
核心层带宽 = 总路数 × 子码流 × 并发调阅率 + 存储流量



工程经验：每100路4MP摄像机，核心带宽按200-300Mbps规划较稳妥。



3.3 传输介质

铜缆‌：水平距离≤90m用六类非屏蔽双绞线（UTP Cat.6），支持千兆POE

光纤‌：距离>90m用单模光纤（G.652D）
室内：低烟无卤铠装光缆
室外：层绞式铠装直埋光缆
芯数配置：实际需求+50%冗余，至少12芯起步
无线‌：补点、临时点位、山区用5.8GHz无线网桥，点对点传输，通视条件下距离可达10-50km

3.4 网络安全

VLAN划分‌：按区域/业务划分VLAN，隔离广播域，防止故障扩散
设备认证‌：前端设备接入需MAC绑定+802.1X认证，防止非法接入
传输加密‌：视频流支持GB/T 28181加密、国密算法
分级权限‌：三级以上权限体系（管理员、操作员、浏览员），操作日志完整可追溯
边界防护‌：与其他网络互联处部署防火墙/网闸，最小权限策略

四、存储与显示设计

4.1 存储架构



根据项目规模选择：



规模	推荐架构	说明
小型（<50路）	NVR直存	简单、成本低
中型（50-200路）	CVR集中存储	稳定、易扩展
大型（>200路）	云存储/分布式存储	高可靠、高并发、弹性扩展

4.2 存储容量计算

公式‌：

text
单路存储容量(GB) = 码流(Mbps) × 3600 × 24 × 存储天数 ÷ 8 ÷ 1024
总容量 = 单路容量 × 路数 ÷ 实际利用率(0.8-0.9) ÷ RAID利用率

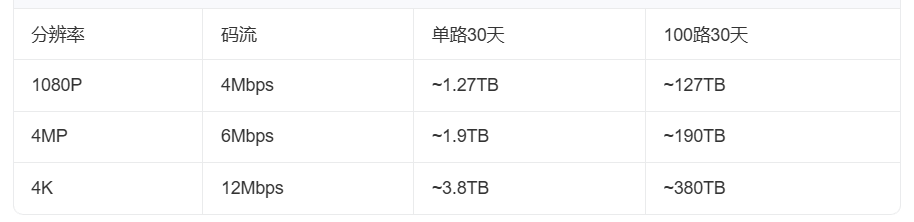

速查表（30天）‌：





存储策略‌：



重要点位（出入口、机房、财务）：24小时连续存储，存≥90天
一般点位：移动侦测录像+定时录像，存≥30天
报警录像：独立存储，存≥1年
RAID级别：RAID5（容量利用率高）或RAID6（双盘容错，推荐）

4.3 显示系统

小型监控室‌：1-2台55寸4K监视器 + 操作台
中型控制室‌：3×3 / 2×4 拼接屏（55寸0.88mm拼缝） + 解码器

大型指挥中心‌：
主显示屏：LED小间距（P1.2-P1.8）或LCD拼接
坐席区：每人双屏/三屏，KVM坐席管理
配套：音频扩声、视频会议、中央控制系统



上墙方式‌：

硬解码：解码上墙，稳定、低延迟，推荐
电脑投屏：灵活、成本低，适合少量信号
矩阵切换：模拟/数字矩阵，传统方案，逐渐被解码器替代

五、智能分析子系统



AI智能分析是当前安防系统的核心增值点，常见算法模块：



5.1 视频结构化

人体属性：性别、年龄段、衣着颜色、是否戴眼镜/口罩
车辆属性：车牌、车型、车身颜色、品牌年款、年检标
非机动车：自行车/电动车/摩托车分类、是否载人、是否戴头盔

5.2 行为分析



算法	适用场景	准确率
周界入侵/越界检测	围墙、禁区、危险区域	≥95%
区域入侵/徘徊检测	敏感区域、ATM机、机房	≥93%
人员聚集检测	广场、车站、校园	≥90%
快速奔跑/摔倒检测	监狱、养老院、医院	≥88%
离岗/睡岗检测	值班室、岗亭、控制室	≥90%
吸烟/打电话检测	加油站、化工区、车间	≥85%
安全帽/工服检测	工地、工厂、矿山	≥90%

5.3 人脸识别

1:N比对：人脸识别通行、黑名单告警，准确率≥99%
N:N比对：人员轨迹追踪、人员密度统计
活体检测：防照片、视频、面具攻击
人脸库容量：十万级到百万级，根据项目规模配置

5.4 车辆智能

车牌识别：99%以上准确率，支持新能源、警牌、军牌等200+类型
车辆违停检测：禁停区域自动检测，支持预置位巡航
逆行/闯红灯/压线：电子警察类功能
拥堵检测：路段拥堵自动报警

六、工程施工规范

6.1 施工流程

text
施工准备 → 管线敷设 → 立杆/基础施工 → 设备安装 → 接线端接 →
单体调试 → 子系统调试 → 系统联调 → 试运行 → 竣工验收

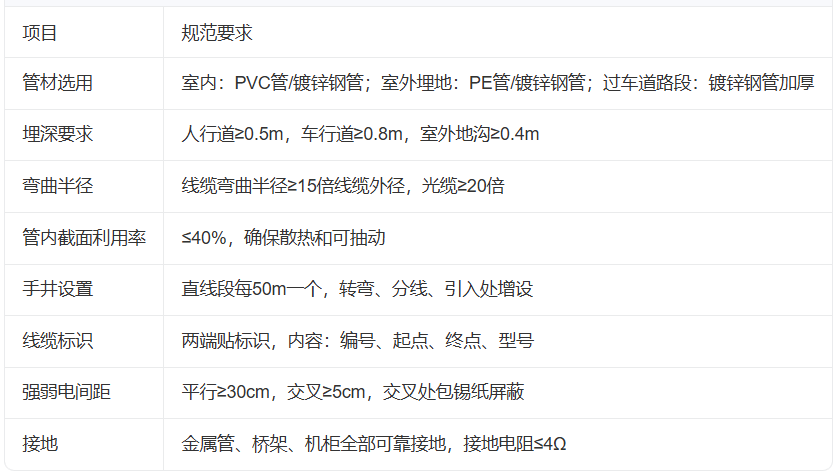

6.2 管线施工规范



6.3 设备安装规范

摄像机安装‌：
安装牢固，紧固件齐全，防松装置可靠
室外设备出线口朝下，防水接头拧紧
镜头朝向避免逆光，必要时开启宽动态
与周边环境协调，尽量隐蔽美观

机柜安装‌：
垂直度偏差≤3‰，水平偏差≤1‰
设备上架顺序：上轻下重，配线架在下部，交换机在中部
走线整齐，强弱电分两侧，绑扎间距均匀（150-200mm）
标签清晰，设备、线缆全部标识，一一对应

6.4 防雷与接地

电源防雷‌：三级防雷（总配电→楼层配电→设备端），标称放电电流≥20kA
信号防雷‌：网络线、视频线、控制线全部加装对应信号防雷器
天馈防雷‌：室外天线、网桥天线端加装天馈防雷器
等电位连接‌：设备金属外壳、机柜、桥架、金属管全部与接地排连接
接地电阻‌：独立防雷接地≤10Ω，弱电联合接地≤4Ω，特殊机房≤1Ω

七、系统调试与验收

7.1 调试三阶段

单体调试‌：单台设备通电、配IP、调图像、测功能，一台一测
子系统调试‌：视频监控、报警、门禁、停车等子系统分别调试，各自功能完整
联调联试‌：各子系统联动调试，跨平台、跨系统数据互通，联动逻辑正确

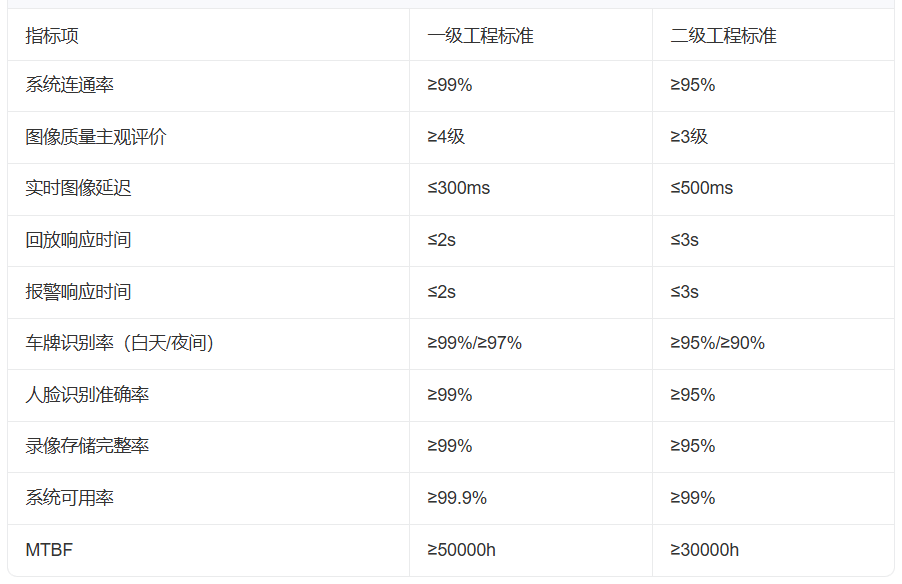

7.2 主要性能指标（验收标准）



7.3 验收流程与资料



三级验收‌：施工单位自检 → 监理/甲方初验 → 竣工验收（必要时第三方检测）



竣工资料清单‌（12项，缺一不可）：

1. 工程竣工报告
2. 竣工图纸（点位图、系统图、管线图、机房图）
3. 设备清单（含品牌、型号、序列号、数量）
4. 设备合格证、检测报告、3C认证
5. 工程测试记录（图像质量、功能测试、性能测试）
6. 隐蔽工程验收记录（附照片）
7. 接地电阻测试记录
8. 系统操作手册、维护手册
9. 软件安装包、授权文件、密码清单（密封）
10. 工程量核算书、变更签证
11. 验收报告（各方签字盖章）
12. 培训记录

八、运维服务体系

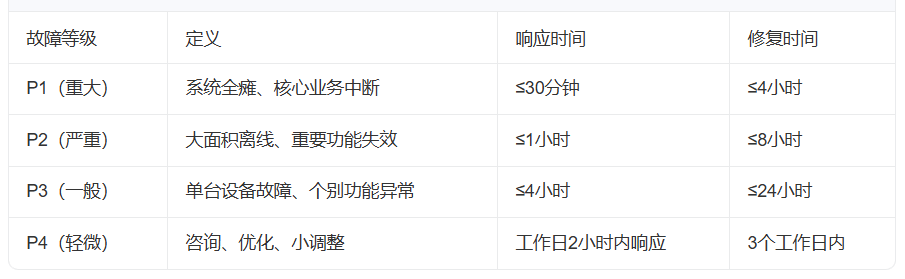

8.1 四级运维响应

8.2 运维计划



周期	工作内容
每日	远程巡检：设备在线率、平台状态、存储容量、告警信息
每周	存储健康检查、录像完整性抽查、系统日志分析
每月	现场巡检：设备清洁、除尘、固件检查、线路紧固
每季度	功能测试、性能评估、硬盘健康检测、防雷接地检测
每半年	系统全面体检、深度除尘、软件升级、容量评估
每年	全面检测、备件更换、系统优化、安全审计

8.3 运维考核指标（SLA）

系统可用率≥99%（年 downtime≤87.6小时）
故障按时修复率≥98%
巡检完成率100%
客户满意度≥90分

九、项目管理与质量控制

9.1 项目组织架构

项目经理：全面负责，对甲方单一接口
技术负责人：方案设计、技术把关、调试总负责
施工队长：现场施工组织、安全、进度
质量/安全员：质量检查、安全监督
资料管理员：工程资料整理、报验、归档

9.2 质量控制点（WHS点）

W点（见证点）‌：材料进场验收、设备进场验收——甲方/监理见证，不合格清退
H点（停工待检点）‌：隐蔽工程、基础浇筑、接地测试——必须检查合格才能进入下一道工序
S点（旁站点）‌：光纤熔接、核心设备调试——全过程旁站监督

9.3 进度管理

编制总进度计划、月计划、周计划
每周工程例会，汇报进度、协调问题
关键路径管控，偏差超过10%及时纠偏
保留进度影像资料

以上是专业工程版完整框架，对标GB 50348和国资/政府采购项目的技术规格书深度。
